Komatsu
ソリッドフレームプレス
E2W-200
口開きしない 高剛性一体構造
当社が導入している順送ラインに使用しているプレス機は、前後・左右対象一体型フレーム４柱式の高剛性一体構造。
前後・左右対象フレームにより口開きの発生をなくし、高精度加工を実現。
駆動部には左右へのブレを吸収するプランジャガイド機構と６面ギブを採用、駆動部のスラスト力をスライド・金型に伝えず、長期間にわたって動的精度を維持。1台で幅広い製品のプレス加工に対応E2Wは C型2ポイントプレスはもちろん、従来の門型プレスの範囲だった高負荷・高精度のプレス加工に対応が出来る為。 自動車部品、電機部品など幅広いニーズの順送加工に対応が可能です。
（コマツ産機カタログ一部抜粋）
主要仕様
機 種 E2W200
仕 様 HVS
加圧能力kN1 2000
ｽﾄﾛｰｸ長さmm 150
最大ｽﾄﾛｰｸ数min 70
ダイハイトmm 500
ｽﾗｲﾄﾞ調節量mm 120 ｽﾗｲﾄﾞ寸法左右mm 1850
前後mm 650
ﾎﾞﾙｽﾀ寸法左右mm 2150
前後mm 850
厚さmm 150
レベレーフィーダ
メーカー 伊達
形式 NCSA-30E
コイル幅MAX 300ｍｍ
内径 508Φ
外径MAX 1200Φ
重量MAX 1500Kg
板厚 0.4～3.2ｍｍ
AMADA
デジタル電動サーボプレス
＆油圧式ダイクッション
SDE-1522
当社のもう一台の切り札であるサーボプレス
サーボプレスの特筆すべきポイントとして「様々なモーションで加工可能」という点、通常のクランクモーションに加えてリンクモーション、振り子モーション、パルスモーションなどの「動き」のパターンを加工内容に応じて選択できます。
これにより９つのモーションが選択可能になります。
さらに当社の導入機械は通常の空気式ダイクッションではなく代わりに油圧式を採用しております。
空気式だと常に圧が金型にかかっている為かけられる圧力が限られますが、
油圧式は稼働時だけにかかる為、空気圧式より高い圧力で抑えることが出来ます。
主要仕様
機 種 SDE-1522
フレーム形式 SF
加圧能力kN1 1500
ｽﾄﾛｰｸ長さmm 225
最大ｽﾄﾛｰｸ数min 60
ダイハイトmm 430
ｽﾗｲﾄﾞ調節量mm 100 ｽﾗｲﾄﾞ寸法左右mm 700
前後mm 550
ﾎﾞﾙｽﾀ寸法左右mm 1160
前後mm 750
厚さmm 160
-

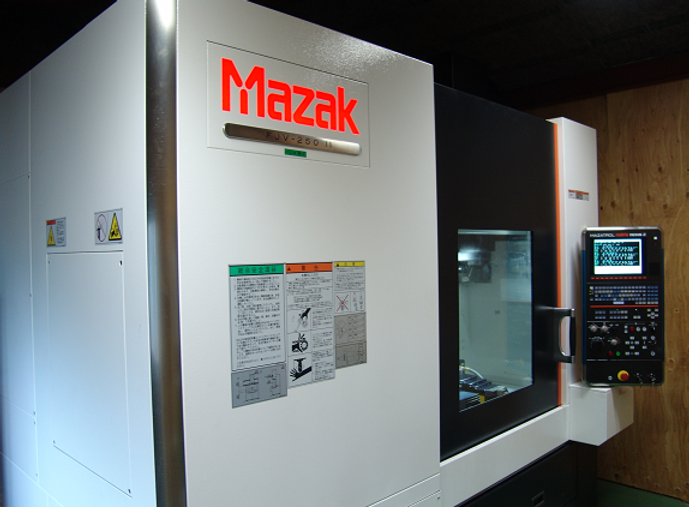

立形マシニングセンタ
-
FJV250－Ⅱ (BT40)
-
高精度 BT40 門形マシニングセンタ
-
高精度加工を追求した高剛性門形構造が長期にわたり安定した加工を実現
-
重切削から高速加工まで、最新の切削技術に対応したBT40高剛性主軸を搭載
-
1: 長期にわたり安定した加工を実現する高精度機械構造
2: ボールねじ・サーボモータ直結構造による高精度位置決め
3: 主軸温度管理により加工精度の変化を防止
4: 剛性に優れたローラガイドを全軸に採用
W53FB
ワイヤ放電加工機
高品質なパンチ&ダイの加工ができます。
GSカット機能によりストレート性の高いパンチ加工が可能です。タイコ量の少ない、スジがなく均一な表面粗さが得られます。ラウンドガイドシステムの採用により、微小テーパの高精度加工が可能です。ダイのカス逃がしにおいて、切れ刃部の長さを均一に加工します。
本機は、最大質量のワークを積載しても、高い繰返し精度を実現する固定式ワークテーブルを採用しています。加工液タンクは機械本体鋳物と一体化した省スペースな設計です。設置面積を減らせるうえに熱安定性が向上します。
高精度加工を追求するため、機械本体温度制御を標準装備しました。±0.1゜C単位で加工液の温度コントロールをおこない。この温度に同調したエアを機械内部に循環させ本体鋳物の熱変位を抑制しています。
